Устройство магнитного компаса. При ориентировании на местности наиболее широко применяются компас Адрианова и артиллерийский компас (АК).

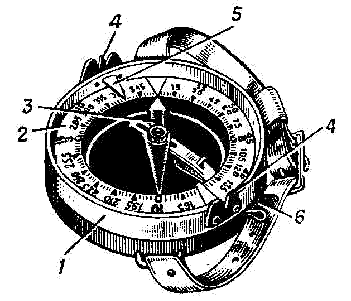

Рис.1 Компас Адрианова.

Компас Адрианова (рис.1) состоит из корпуса 1, в центре которого на острие иглы помещена магнитная стрелка 3. При незаторможенном состоянии стрелки ее северный конец устанавливается в направлении на Северный магнитный полюс, а южный - на Южный магнитный полюс. В нерабочем состоянии стрелка закрепляется тормозом 6. Внутри корпуса компаса помещена круговая шкала (лимб) 2, разделенная на 120 делений. Цена одного деления составляет 3°, или 50 малых делений угломера (0-50). Шкала имеет двойную оцифровку. Внутренняя оцифровка нанесена по ходу часовой стрелки от 0 до 360° через 15° (5 делений шкалы). Внешняя оцифровка шкалы нанесена против хода часовой стрелки через 5 больших делений угломера (10 делений шкалы). Для визирования на местные предметы (ориентиры) и снятия отсчетов по шкале компаса на вращающемся кольце компаса закреплено визирное приспособление (мушка и целик) 4 и указатель отсчетов 5.

Северный конец магнитной стрелки, указатели отсчетов и деления на шкале через 90° покрыты светящейся в темноте краской, что облегчает пользование компасом ночью.

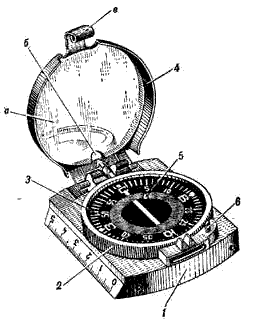

Рис.2 Артиллерийский компас.

Артиллерийский компас АК (рис.2) состоит из корпуса и угломерной шкалы 3, помещенной в корпусе 2 лимба. Угломерная шкала разделена на 60 делений. Цена одного деления равна 100 малым делениям угломера. Счет делений возрастает по ходу часовой стрелки. На корпусе компаса неподвижно укреплено визирное приспособление (прорезь и мушка). Вращение корпуса лимба позволяет, не изменяя положения компаса, быстро совмещать нулевое деление шкалы с северным концом магнитной стрелки. На внутренней стороне откидной крышки 4 компаса помещено металлическое зеркало а, которое дает возможность при визировании на предмет одновременно контролировать положение магнитной стрелки и производить отсчет по шкале. На крышке имеется вырез б для визирования и защелка. Подобным образом устроен компас "Турист-2". Надписи шкалы лимба в этом компасе даны в градусах. Цена одного деления 5°.

При работе с компасом следует всегда помнить, что сильные электромагнитные поля или близко расположенные металлические предметы отклоняют стрелку от правильного ее положения. Поэтому при определении направлений по компасу необходимо отходить на 40- 50 м от линий электропередач, железнодорожного полотна, боевых машин и других крупных металлических предметов.

Определение направлений на стороны горизонта по компасу выполняется следующим образом. Мушку визирного устройства ставят на нулевое деление шкалы, а компас - в горизонтальное положение. Затем отпускают тормоз магнитной стрелки и поворачивают компас так, чтобы северный ее конец совпал с нулевым отсчетом. После этого, не меняя положения компаса, визированием через целик и мушку замечают удаленный ориентир, который и используется для указания направления на север.

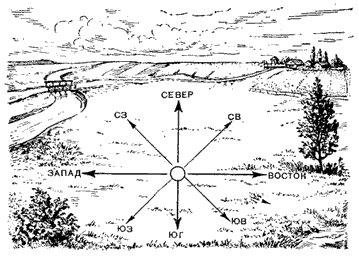

Рис.3 Взаимное положение сторон горизонта.

Направления на стороны горизонта взаимосвязаны между собой (рис.3), и, если известно хотя бы одно из них, можно определить остальные. В противоположном направлении по отношению к северу будет юг, справа - восток, а слева - запад.
