Планка Пикатинни (от англ. Picatinny rail) это рельса-кронштейн, используемый на различных видах стрелкового вооружения для обеспечения унификации креплений прицелов (оптических, коллиматорных) и различных аксессуаров, в том числе тактических фонарей, лазерных целеуказателей, сошек и другого навесного оборудования. Стандарт разработан и впервые опубликован компанией «Пикатинни арсенал» и известен под названием MIL-STD-1913. В странах НАТО стандарт распространен также под обозначением STANAG 2324.

http://strikeball.6bb.ru/uploads/0004/42/91/14514-2.jpg http://strikeball.6bb.ru/uploads/0004/42/91/14514-3.jpg

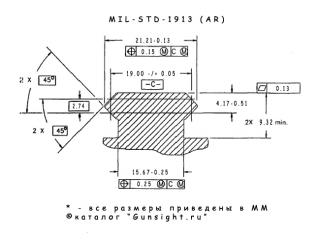

В поперечном сечении планка напоминает широкую букву «Т». Приспособления устанавливаются на планку, при этом есть возможность их передвижения по рельсе вперёд-назад или жёсткой фиксации посредством болтов или рычагов («быстросъемный» тип крепления).

Во избежание деформации крепления при термическом расширении и охлаждении ствола в планке проделаны поперечные прорези через равные промежутки. Размеры прорезей стандартизированы, и большое количество принадлежностей использует прорези для фиксации от перемещений.

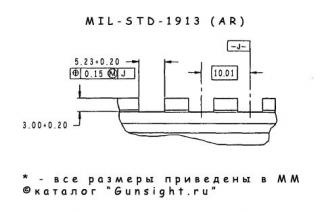

Размер прорези у планки Пикатинни — 0.206" (5.23 мм). Интервал между центрами — 0,394" (10,01 мм), глубина — 0,118" (3,00 мм).

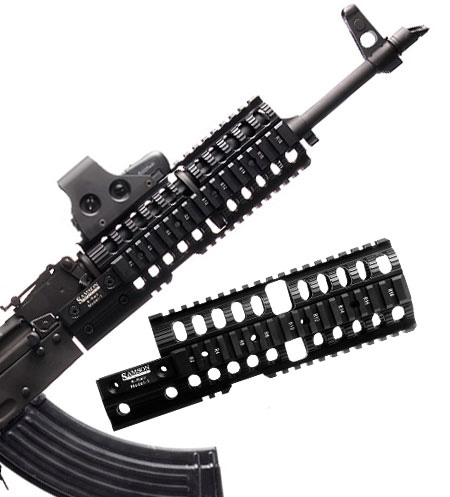

http://strikeball.6bb.ru/uploads/0004/42/91/14514-4-f.jpg

Единственное различие между Планкой Пикатинни и Планкой Вивера — размер прорезей, хотя многие из установленных при помощи Планки Вивера принадлежностей могут использоваться и на любом типе Планки Пикатинни. Планка Вивера имеет ширину прорези 0.180", но они не всегда располагаются на равном расстоянии друг от друга. У Планки Пикатинни ширина прорези 0.206" (5.23 мм) и расстояние между ними 0.394" (10.01 мм). Из-за этого, устройства, устанавливаемые на планку Вивера, будут легко устанавливаться и на Планку Пикатинни, но устройства установленные на Планку Пикатинни не всегда можно смонтировать на Планку Вивера.

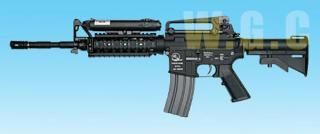

Classic Army M15A4 RIS

http://strikeball.6bb.ru/uploads/0004/42/91/14514-5.jpg

В завершении хочется обратить ваше внимание, что на практике, когда речь заходит о страйкболе с его отдельным миром пневматических реплик, общепринятые стандарты не всегда выдерживаются нашими азиатскими друзьями. Это относится как к креплениям, так и к самим рельсам. Одним из примеров может послужить AEG M15A4 R.I.S. от «Classic Army» — четыре рельсы на его R.I.S. не редко отличаются (причем очень даже существенно — последний раз наш клиент жаловался, что левая рельса на его приводе была 20, верхняя 21, правая 18 и нижняя 19 мм соответственно) друг от друга по ширине!
